Спутниковая система контроля и управления транспортом___

Принципы построения и состав.

Текущие координаты ТС определяются с помощью установленного на нем датчика спутниковой навигации

(GPS). Эти координаты по GSM-каналам передаются в диспетчерский центр, где отображаются на экране

монитора на фоне цифровой карты региона. Диспетчер наблюдает за транспортными средствами, конт

ролирует их состояние, передает водителям указания и получает отних сообщения.

Комплект оборудования для ТС – навигационный блок, включающий :

-мобильный модуль;

-соединительный кабель;

-GPS антенна;

-GSM антенна.

Диспетчерский центр включает в себя :

-дисплейный модуль с источником п итания;

-персональный компьютер;

-цифровую карту обслуживаемой территории;

-программное обеспечение АРМ диспетчера.

Дополнительные возможности системы.

Cистема мониторинга автотранспорта «Автодиспетчер GSM»

Система предназначена для информационной поддержки решения пользовательских задач на основе данных о территории и объектах городской инфраструктуры с встроенным мощным ГИС-инструментом для решения разнообразных задач мониторинга, контроля и управления автопарком предприятия в реальном времени с применением ССКТ.

Она обладает всеми необходимыми свойствами полноценной Географической Информационной Системы (далее ГИС), включает следующие подсистемы:

подсистема визуализации;

подсистема ведения фактографических баз данных*;

информационно-поисковая подсистема;

подсистема редактирования*;

подсистема маршрутизации;

подсистема документирования;

подсистема сбора статистической информации**;

подсистему разграничения доступа**.

Подсистема визуализации обеспечивает выполнение следующих функций:

отображение на экране монитора цифровой карты местности;

* символизация объектов карты заданными условными знаками;

* прокрутка изображения в различных направлениях;

* масштабирование изображения;

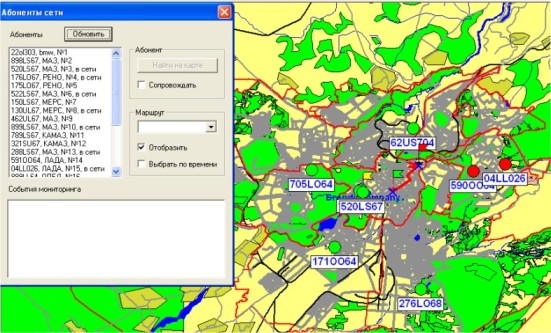

В процессе наблюдения система позволяет:

· вводить и выводить абонентов из радиосети (в данном случае абонентами радиосети являются автомобили);

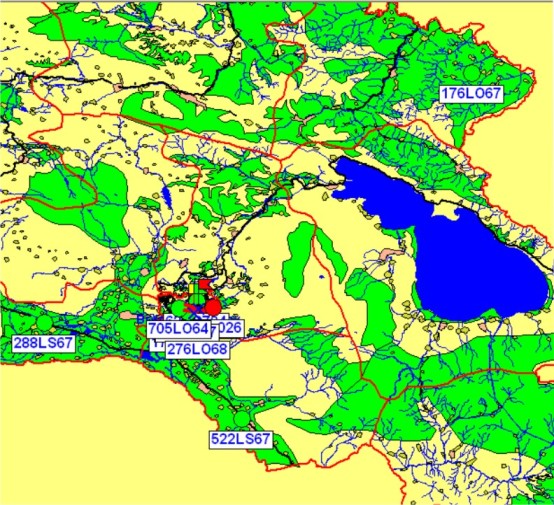

следить за движением автотранспорта на фоне электронной карты региона;

· находить выбранные автомобили на карте;

· автоматически вводить автомобиль в радиосеть и переключаться с одного заданного маршрута на другой по достижении времени, указанного в графике движения;

· записывать полученную координатную и событийную информацию в базу данных.

* генерализация изображения при масштабировании;

* вырезка фрагмента изображения и одновременное представление карт разных масштабов в различных окнах;

* отображение на экране любой комбинации картографических слоев из заданного списка;

* расстановка закладок на карте и их именование;

* измерение по карте расстояний и площадей.

Подсистема ведения фактографических баз данных* обеспечивает выполнение следующих функций:

* создание базы данных необходимой структуры;

* ввод, редактирование, удаление записей;

* упаковка, сортировка, индексация баз данных;

* фильтрация записей;

* установка соответствия между объектами на карте и записями в базе данных;

* вывод содержимого баз данных на печать.

Информационно-поисковая подсистема обеспечивает выполнение следующих функций:

* поиск объекта по адресу;

* поиск объекта по закладке;

* поиск объекта по названию;

* поиск объекта по перекрестку;

* поиск объектов вокруг заданной точки;

* построение и реализация запросов к базе данных с учетом территориальных ограничений с последующим показом найденных объектов на карте;

* получение информации из базы данных об объектах на карте.

Подсистема редактирования* обеспечивает выполнение следующих функций:

* создание нового и удаление существующего тематического слоя;

* создание новых, редактирование и удаление существующих картографических объектов;

* автоматическое создание точечных объектов на основе базы данных;

* копирование картографических объектов из слоя в слой;

* создание и редактирование слоев графического оформления.

Подсистема маршрутизации обеспечивает выполнение следующих функций:

* задание старта и финиша одним из пяти способов (указать точку на карте, указать адрес, указать название объекта, указать закладку, указать перекресток);

* выработка оптимального по заданному критерию для указанного вида ТС маршрута между точками старта и финиша с учетом информации о направлениях движения;

Если указано время выезда на маршрут, будет рассчитано и время прибытия в конечную точку маршрута.

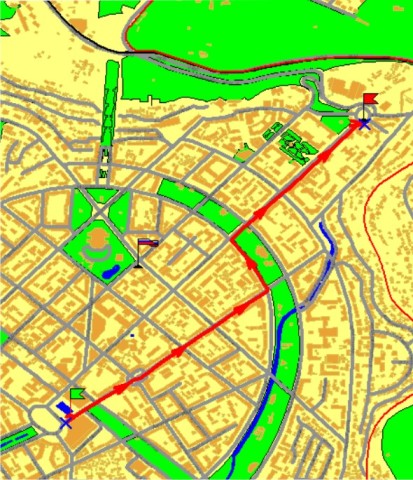

Выработанный маршрут отображается на карте в виде контура.

По итогам планирования маршрута можно сформировать отчет. Используя стандартные средства системы отчет можно вывести на печать посредством окна предварительного просмотра.

* вывод выработанного маршрута на твердую копию в текстовом виде (список улиц);

* вывод выработанного маршрута на твердую копию в графическом виде;

* задание для любого участка улицы характеристик проезда (проезд, пробка, разрешение движения грузовых ТС, средняя дневная и ночная скорость движения);

* решение задачи оптимального объезда нескольких пунктов с возвращением в точку старта (задача коммивояжера)

Для планирования маршрутов движения в системе «Автодиспетчер GSM» предусмотрен специальный инструмент. С его помощью пользователь может формировать маршруты, изменяя состав и порядок объезда точек остановки. Между соседними точками остановки маршрут прокладывается автоматически на основе графа маршрутной сети по критерию минимального расстояния с учетом возможностей проезда. Для каждой точки остановки, входящей в маршрут, отображается ее порядковый номер на маршруте, адрес и продолжительность остановки. Во всех случаях модификации списка точек остановки система автоматически пересчитает итоговую длину маршрута и суммарную продолжительность маршрута.

* решение задачи распределения пунктов объезда между несколькими транспортными средствами с выработкой оптимальных маршрутов объезда для каждого транспортного средства (множественная задача коммивояжера)**;

Подсистема документирования обеспечивает выполнение следующих функций:

* вывод на печать прямоугольного фрагмента карты в произвольном масштабе со схемой разбивки на страницы и картографической легендой;

* предварительный просмотр в специальном окне вида печатаемых страниц;

* настройка масштаба отображения, состава легенды, параметров шрифтов, характеристик печати и принтера.

Подсистема сбора статистической информации** предназначена для сбора и отображения различного рода статистической информации по объектам баз данных с учетом их территориальной принадлежности.

Получать информацию о существенных событиях при движении автомобиля по заданному маршруту: уход с маршрута:

возвращение на маршрут, остановка в начальной и конечной точке маршрута, плановая остановка, незапланированная остановка.

Можно провести сравнительный анализ назначенных маршрутов и реального движения автомобилей и статистический анализ, проведенный на основе информации о графиках движения. Используя стандартные средства программы, полученный отчет можно вывести на печать.

В рамках этого этапа система позволяет:

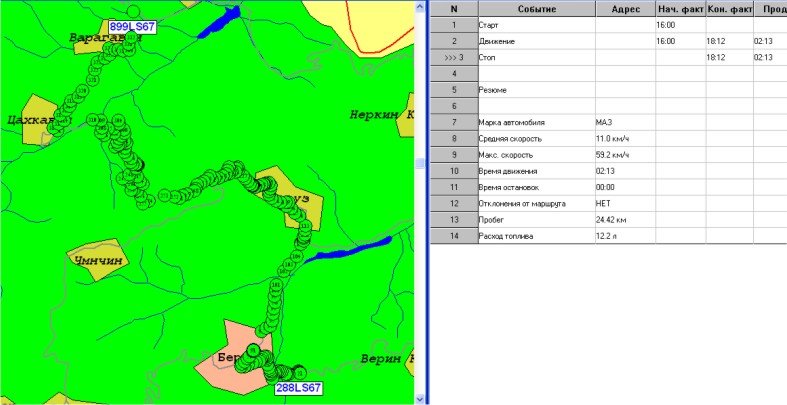

· проводить сравнительный анализ назначенного маршрута и реального движения автомобиля и отображать результат сравнения на фоне электронной карты;

· формировать в табличной форме сравнительный отчет, в котором отражаются особенности движения автомобиля по маршруту (точки остановки, уходы с маршрута, незапланированные остановки и т.д.);

Кружками зеленого цвета отображаются точки реального маршрута, в которых происходило движение автомобиля в пределах заданного маршрута. Кружками красного цвета отображаются точки, измеренные при движении автомобиля за пределами заданного маршрута. Кружками голубого цвета показаны плановые остановки в местах остановки, в начальной и конечной точках маршрута. И, наконец, кружками желтого цвета отмечены места внеплановых остановок.

· формировать отчет о пробеге и расходе топлива за указанный период времени и вывести его на печать.

Подсистема разграничения доступа** обеспечивает выполнение функций:

* поддержка списка пользователей, имеющих доступ к системе по индивидуальному паролю;

* определение прав доступа каждого пользователя к информации (просмотр, редактирование) на уровне отдельных картографических слоев и баз данных.
